一、模型设计制作范围：
     该模型根据客户的需求，并参照新型干法水泥生产线厂区建筑总平面布置图，按1:30（约）的模型比例微缩进行制作，模型可以完整显示整个水泥生产线工艺流程，包括厂区环境以及工厂各单元生产设备的分布设施整体展现。
1、模型台座尺寸：5000mm×2200mm×2400mm（长×宽×高）
2、模型的展现方式：
（1）、模型尺寸以五级旋风预热器塔高度2m为基准进行缩放，生产线模型基础台面高0.6m。模型以实际场景微缩沙盘式工艺流程展示、配合光电、电动演示；
（2）、模型重点突出石灰石破碎机、生料立磨、煤粉立磨、预热器、回转窑、辊压机和球磨机，制作比例1：30，其余设备及建筑景观按1：50制作。
（3）、模型从外形、剖面内部结构、工作原理，运用声、光、电来逼真展现工艺过程。
（4）、模型建筑和景观：设计一栋现代式办公楼和配套厂房；路网关系、广场铺装和花草树木合理体现，衬托模型的整体协调美观。

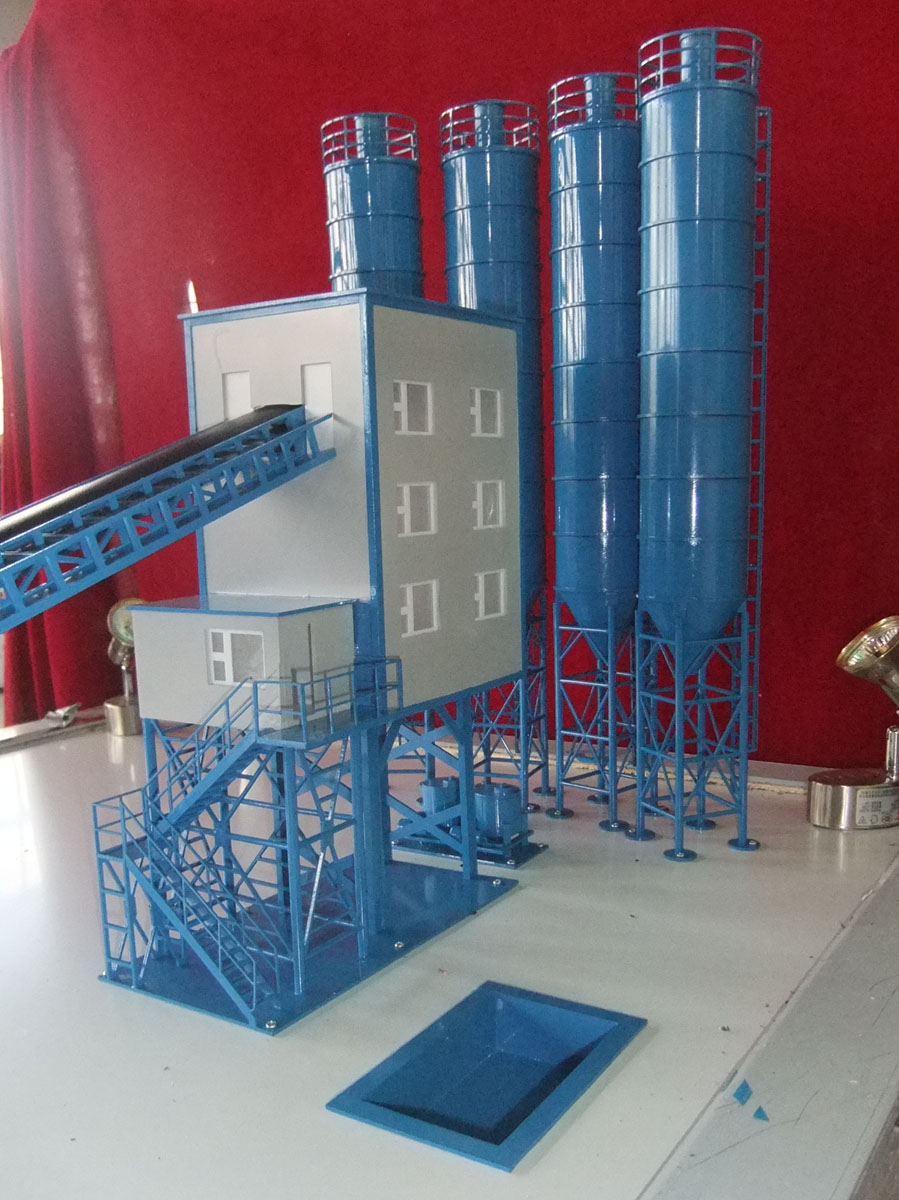

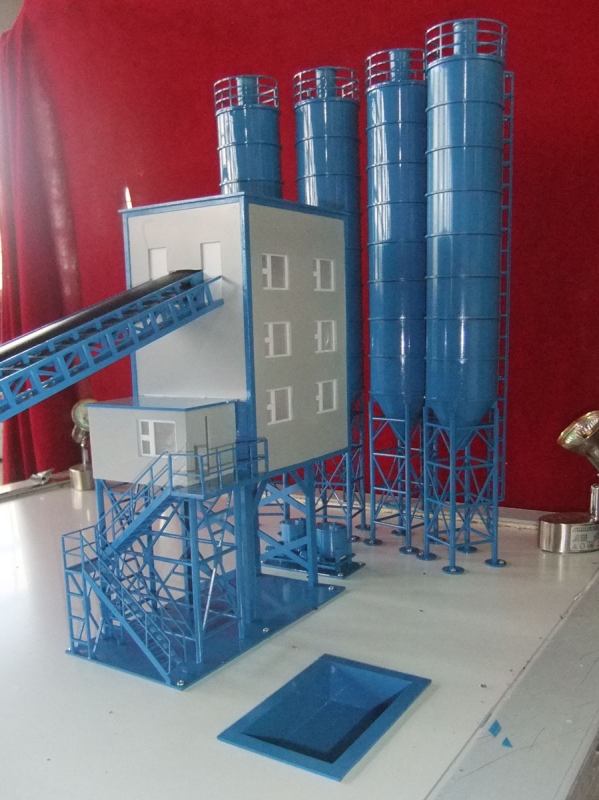

（5）、模型详细表现配料库、熟料库、成品库等配套设施。

二、模型技术参数：
1.原料处理系统：
（1）、石灰石破碎系统：破碎机动态生产线。
（2）、原、燃料预均化库：采用LED流动灯光随工作流程而演示。
（3）、城镇垃圾处理系统：采用新型干法窑处置生活垃圾技术（ckk系统）生产工艺。主要包括前处理及供料系统、垃圾气化系统、灰渣处理系统、垃圾污水处理系统、除氯系统等。主要设备有气化炉、回转式剪切破碎机、双梁桥式行车、除臭机、热风炉、磁选机、有色金属分选机、气体冷却器等。
2.生料粉磨系统：
（1）、生料立磨以剖面形式表现出来，并安装微型电动机来模拟演示粉碎、分选过程原理。
（2）、以剖面形式体现两个动感效果：磨盘、磨辊系统和分选系统。
（3）、通过磨盘的转动带动四个磨辊转动，立磨系统中的喂料、通风、液压、电动机、减速机等设施都能被模拟演示出来。
（4）、输送系统安装的流动LED灯光也流动起来，表现物料输送过程。
3.熟料煅烧系统：
（1）、均化库剖面展示表现内部的辅助设施也将详细体现，流动灯光亮化，动态演示。
（2）、预热分解炉系统采用透明有机材料按照每级旋风筒结构进行制作。
（3）、回转窑按照真实原理转动起来，内部结构严格按照真实原理表现。窑尾废气处理部份（高温、循环、尾排）三大风机等设备要详细制作。
（4）、喷煤装置灯光亮化效果。
（5）、电收尘器灯光亮化效果。
（6）、篦式冷却机通过内部设置的微型电机让模型运动起来，动态。
（7）、煤粉立磨灯光亮化效果。
4、熟料烧成系统：
（1）、原煤堆棚及输送、原煤预均化及输送、生料均化及窑尾喂料（库底）、窑尾、窑中、窑头熟料冷却及余风处理、煤粉制备、熟料储存及输送等子项。
5、SNCR烟气脱硝装置：
（1）、选择性非催化剂还原脱硝技术主要设备含槽罐车、还原剂储罐、卸载泵站、加注管线、循环泵、稀释水泵、稀释水储罐、喷枪。
6.水泥窑纯低温余热发电系统：
（1）、通过设置在窑头的aqc锅炉和窑尾的ph锅炉来回收篦冷机与预热器出口废气的余热进行发电是水泥纯低温余热发电的主要方式；余热锅炉: aqc炉和ph炉；
7.煤粉制备与输送系统：
（1）、水泥煤粉制备系统含：锤式破碎机；槽型胶带输送机；预均化堆场；悬臂侧式堆料机；桥式刮板取料机；立式磨；煤磨气箱脉冲袋收尘器。
8.水泥粉磨系统：
（1）、粉磨系统的主要设备是v型选粉机、辊压机和水泥磨、o-sepa选粉机；用流动灯光来演示此系统的工作流程。
9.水泥均化及配制系统：
（1）、在生料制备四个主要链环中含：高效斗式提升机；水泥储库；电动流量控制阀；空气均化系统。
10.水泥包装及散装系统：
（1）、水泥包装主要设备：一般由供料设备、筛分设备、包装设备、回灰输送设备、叠包机、码包机及装车机等设备组成。
11、建筑环境衬托：
（1）、以整个厂区生产线为中心，包括周围山体、绿化、道路为衬托，主体建筑包括厂区大门、门卫室、门牌、停车场、观景亭、围墙、护坡、综合办公楼、主厂房、附厂房、烟囱等等严格按照等高线、外形按比例制作。
12、灯光效果：
（1）、沙盘模型把现代的光、电技术溶入其中，塑造主体建筑中及路灯、地灯、庭院灯、园林设置柔和自然的灯光，并采用各种手法创造出独特的夜间观赏效果。用不同颜色的光源来体现不同区域，把不同区域的功能分别开来，丰富的视觉效果。采用多路不同的灯光来表现项目所要反映的几大核心内容：办公楼、主厂房、烟囱、交通、绿化、中央水池等。

三、模型控制方式：
水泥生产线流程可实现操作演示功能，我们根据客户的使用与教学的要求，我们将选用“编程控制程序”对沙盘按需进行微机编程芯片控制。
根据要求，我们需对流程沙盘上的装置的流动过程与时间进行分点区分，区分出来的每一套控制点都进行时间继电器按灯光条长度进行安置，使每一个沙盘上的流程都因此而分出多个控制点，然后通过电子元件进行信号转换，转换成可与电脑控制器相连，然后通过触摸一体机设计的控制界面进行控制，依照教学的展示要求进行有机教学，并可以让学员更好的熟悉水泥生产线生产装置流程的过程与原理。
LCD触摸屏一体机简介:
先进的声波触摸屏(清晰度高、反光很少、透光率92%、无色彩失真、无漂移)
单点触摸5000万次
触摸反应力度小于85克
表面耐久力与玻璃相同，毛氏硬度测试为7级
工作环境：温度：+10度--+35度
湿度：40%-80%
表面处理：进口金属漆
配置：19寸LCD机柜、19寸LG/菲利浦液晶显示器、19寸表面声波屏
主机配置：奔Ⅳ2.0G硬盘40G内存256M—512M

四、模型功能：
该模型实现了水泥生产线装置流程等全过程仿真模拟；动态演示，形象逼真，仿真性强，使参观者有一种身临其境的感觉，因此也具有很高的观赏性，直观性,实用性，使学生不出校门就掌握了作业实习所需掌握的大部分内容，从而完成了一个高起点、高效率的实习环节。
