长沙中创仿真模型制造有限公司设计制作的消防推演实训装置模型,主要适用于国内石油化工行业和消防救援培训单位。石油化工行业具有较强的专业性,火灾及爆炸事故有其自身特点和发展规律。对于该类型事故的教学与培训,如果仅仅停留在书本和图片层面则很难形成深刻直观的映像,对知识点的掌握、理解和应用无法与实战结合,更无法开展战术推演、想定作业等实战实训科目。
消防实训装置常见的四种不同类型的储罐模型,从外观辨识、原理构造、本质安全、固定消防设施、处置技战术措施等方面均有所不同。对于该类火灾事故的教学仅仅通过课堂讲授学生难以准确理解和把握,本消防推演模型借鉴国外高校和培训机构的先进做法,通过等比例缩小、构件拼接组合、沙盘演示配合3D动画模拟演示等方法,长沙科威研制四种不同类型储罐的仿真实训模型装置及四种储罐的计算机三维模型,主要应用于课堂演示、沙盘推演、想定作业及其他实战实训科目教育训练中,将晦涩难懂的知识直观化、手工化、游戏化,增强学习者的感性认识和学习兴趣,提高学习效率,是培养学生实践能力的有效途径,也是学校实战实训教育培训体系的必要手段,同时也是培养消防人才建设的需求。
序 号 | 名 称 | 规格(mm) | 单位 | 简要说明 |
KWXF-01 | 采油集输七站一体仿真模拟实训系统模型 | 1200*3000 | 台 | 光电软件控制系统 |
KWXF-02 | 海上油气生产与集输仿真模拟系统模型 | 1000*3000 | 台 | 光电软件控制系统 |
KWXF-03 | 天然气集输系统实训模型 | 1200*3000 | 台 | 光电软件控制系统 |
KWXF-04 | 煤层气排采、集输仿真模拟实训系统模型 | 1000*3000 | 台 | 光电软件控制系统 |
KWXF-05 | 油品储运立体工艺流程系统实训模型 | 1000*6000 | 台 | 光电软件控制系统 |
KWXF-06 | 油库立体模拟演示实训模型 | 4000*3000 | 台 | 光电软件控制系统 |
KWXF-07 | 天然气净化装置模拟模型 | 6000*4000 | 台 | 光电软件控制系统 |
KWXF-08 | 计量站工艺流程仿真演示模型 | 2000*2000 | 台 | 光电流程演示效果 |
KWXF-09 | 转油站工艺流程演示模型 | 2500*1500 | 台 | 光电流程演示效果 |
KWXF-10 | 联合站仿真演示模型 | 4000*2000 | 台 | 光电流程演示效果 |
KWXF-11 | 注水站工艺流程演示模型 | 2500*1500 | 台 | 光电流程演示效果 |
KWXF-12 | 原油长输站仿真演示模型 | 8000*2000 | 台 | 光电软件控制系统 |
KWXF-13 | 增压站仿真演示模型 | 3000*2000 | 台 | 光电流程演示效果 |
KWXF-14 | 天然气液化工厂仿真演示模型 | 3000*2000 | 台 | 工厂流程布置 |
KWXF-15 | 天然气储运气化站仿真演示模型 | 3000*2000 | 台 | 工厂流程布置 |
KWXF-16 | 天然气调压站仿真演示模型 | 3000*2000 | 台 | 工厂流程布置 |
KWXF-17 | 固定顶罐消防推演模型 | ∮900×700高 | 套 |
1. 进出料工艺流程,阀门灯光模拟; 2. 泡沫降落槽和泡沫溜槽外形; |

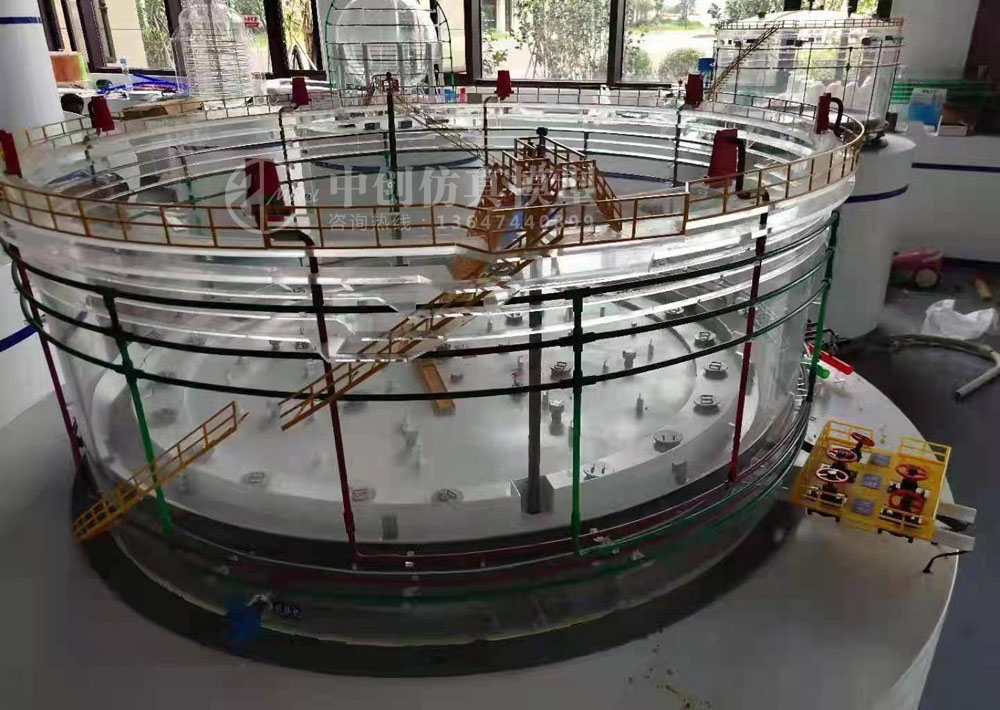

KWXF-18 | 外浮顶罐消防推演模型(含一个外浮顶罐浮盘) | ∮900×700高 | 套 |
1. 浮盘升降 2. 外浮顶各浮盘外形特点 3. 浮盘边沿着火 4. 灭火后产生的烟雾 |
KWXF-19 | 内浮顶罐A消防推演模型(含一个内浮顶罐浮盘) | ∮900×700高 | 套 |
1. 浮盘升降 2. 氮封系统工作状态,包括氮气烟雾模拟、氮封管道阀门状态展示、氮封管道应急注氮接口及软管连接。 |
KWXF-20 | 内浮顶罐B消防推演模型(含一个内浮顶罐浮盘) | ∮900×700高 | 套 | 结构展示,配易熔式浮盘模型 |
KWXF-21 | 全压力罐消防推演模型 | ∮900×1350高 | 套 |
1、储罐下半球液相泄漏动态模拟; 2、储罐上半球火炬式燃烧动态效果模拟; |
KWXF-22 | 半冷冻储罐消防推演模型 | ∮900×1350高 | 套 |
1. 保温层的体现; 2. 冰机模型的外形要素 |
KWXF-23 | 单容全冷冻储罐消防推演模型 | ∮900×700高 | 套 | 罐壁为单层 |
KWXF-24 | 双容全冷冻储罐消防推演模型 | ∮900×700高 | 套 | 罐壁为双层,外层罐壁在罐壁上方不封闭,且有挡雨装置 |
KWXF-25 | 全容全冷冻储罐消防推演模型 | ∮900×700高 | 套 | 罐壁为双层,内层和外层罐壁均封闭,罐壁无开口。 |
KWXF-26 | 保温储罐消防推演模型 | ∮900×700高 | 套 | 保温的层叠结构,通过单独制作模型实现 |
KWXF-27 | 油类罐对接平台模型 | 1400×1200 | 套 | LED灯光流水演示 |
KWXF-28 | 全压力罐、半冷冻罐对接平台模型 | 1400×1200 | 套 | LED灯光流水演示 |
KWXF-29 | 全冷冻罐对接平台模型 | 1400×1200 | 套 | LED灯光流水演示 |
KWXF-30 | 泡沫灭火系统模型 | 1400×1200 | 套 | 泡沫主、支管道、控制箱、手动阀、排水阀、电动阀 |
KWXF-31 | 氮封系统模型 | 1400×1200 | 套 | 制氮机、氮封主管道、氮封手动阀 |
KWXF-32 | 喷淋系统模型 | 1400×1200 | 套 |
缓存罐、喷淋主管道 喷淋支管道、水泵、手动阀、控制箱 |
KWXF-33 | 火炬系统模型 | 1400×1200 | 套 | 火炬塔、火炬线管道、手动阀 |
KWXF-34 | 雨排系统模型 | 1400×1200 | 套 | 下水井、井盖、雨排主管道、雨排支管道、手动阀 |
KWXF-36 | 装卸平台模型 | 1400×1200 | 套 | 油泵、装卸站油管、加油站台、加油站雨棚 |
KWXF-37 | 交换站(软管)模型 | 1400×1200 | 套 | 交换坑、交换坑油管、手动阀 |
KWXF-38 | 冰机系统模型 | 1400×1200 | 套 | 冰机、物料管、手动阀 |
KWXF-39 | 蒸发气液化回收系统(BOG)模型 | 1400×1200 | 套 | 管线架、压缩机、冷却器、闪蒸罐、过冷器、BOG管线、手动阀 |
KWXF-39 | 油泵站模型 | 1400×1200 | 套 | 油泵、油泵站油管、手动阀 |
KWXF-40 | 储罐组消防推演沙盘 | 3600×3000 | 套 | 由外浮顶1号罐组、固定顶2号罐组、易熔盘内浮顶3号罐组、单盘式内浮顶4号罐组组成,中间由道路、绿地隔开。 |
KWXF-41 | 液化烃罐区消防推演沙盘模型 | 2000×3000 | 套 |
设置四个全压力式、两个半冷冻时液化烃球罐,泵房和冰机系统。其中604号储罐为透明设计。 液化烃球罐由罐体、压力表、液位计、紧急切断阀、温度计、安全阀、注水管线组成。 |
KWXF-42 | 油罐流体及消防演示模型 | 7600×2600 | 套 |
制作3种不同类型的储罐能从外观辨识、原理构造、本质安全、固定消防设施、处置技战术措施进行直观了解。 可通水演示、通过透明管道与罐体可直观看到液体流动和罐体液位变化,泡沫灭火和淋喷演示. |
KWXF-42 | 单盘式外浮顶储罐 | ∮1000×1000高 | 套 | 模型制作精致,流道清楚,结构正确,美观大方。 |
KWXF-43 | 易容盘内浮顶储罐 | ∮800×1000高 | 套 | 模型制作精致,流道清楚,结构正确,美观大方。 |
KWXF-43 | 拱顶罐 | ∮800×1000高 | 套 | 模型制作精致,流道清楚,结构正确,美观大方。 |
KWXF-43 | 液化烃装卸站模型 | 1400×1200 | 套 | 介质装卸车、气液鹤管、槽罐、栈桥、环境布置 |
KWXF-44 | 石油转运消防推演实训沙盘 | 4000×6000 | 套 | 各类储罐、库区、消防泵房、铁路槽车及栈桥、油轮、码头、输油管,沙盘动态演示。 |
KWXF-45 | 合成氨生产工艺仿真模拟演示装置 | 4000×6000 | 套 | 沙盘模拟设备故障点、泄漏、以及高温介质对人体造成的危害等控制点,LED灯光显示,微机编程控制系统。 |
KWXF-46 | 立体油库工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、沙盘模拟设置油库火灾.爆炸.窒息.中毒事故控制点; 2、微机编程控制系统。 |
KWXF-47 | 炼油厂工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
|
KWXF-48 | 煤制甲醇生产工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、 沙盘模拟设置合成气压缩机机间换热器封头漏气故障控制点. 2、 沙盘模拟设置甲醇储罐发生爆炸燃烧事故控制点. 3、沙盘模拟设置气化炉操作.锅炉制粉系统爆燃.甲醇车间氮气窒息事故控制点. 4、微机编程控制系统。 |
KWXF-49 | 煤制天然气工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光模拟气化炉高温高压状态下运转,容易产生的危险事故(火灾爆炸和泄漏). 2、LED灯光模拟储罐,由于压力、腐蚀的作用,所发生的泄露和火灾爆炸. 3、 LED灯光模拟硫磺回收装置和水处理系统里面H2S及氯气,所发生的事故性泄露等. 4、微机编程控制系统。 |
KWXF-50 | 乙烯生产工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光控制点闪烁模拟,主要分为三部分,裂解/压缩/分离三部分,其中控制点分为电力故障/燃料气故障/蒸汽故障. 2、微机编程控制系统。 |
KWXF-51 | 煤气化工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光模拟工艺流程及设备突发事故点; 2、微机编程控制系统。 |
KWXF-52 | 煤直接液化工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光模拟工艺流程及设备突发事故点; 2、微机编程控制系统。 |
KWXF-53 | 煤焦化工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光模拟工艺流程及设备突发事故点; 2、微机编程控制系统。 |
KWXF-54 | 煤制合成氨工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光模拟工艺流程及设备突发事故点; 2、微机编程控制系统。 |
KWXF-55 | 煤机合油生产工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光模拟工艺流程及设备突发事故点; 2、微机编程控制系统。 |
KWXF-56 | 煤制乙二醇生产工艺仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光模拟工艺流程及设备突发事故点; 2、微机编程控制系统。 |
KWXF-57 | 煤气化发电与甲醇联产生产仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光模拟工艺流程及设备突发事故点; 2、微机编程控制系统。 |
KWXF-58 | 煤制二甲醚生产仿真仿真模拟演示装置 | 3500×2000×2400 | 套 |
1、LED灯光模拟工艺流程及设备突发事故点; 2、微机编程控制系统。 |
